在不銹鋼焊接領域，1500W 光纖激光焊機是中薄板加工的主流機型。其可焊厚度并非固定值，而是受材料、工藝與質量要求綜合影響，標準適用范圍為 0.5–5mm，穩定焊接厚度為 2–3mm。

一、厚度能力詳解（304/316 不銹鋼）

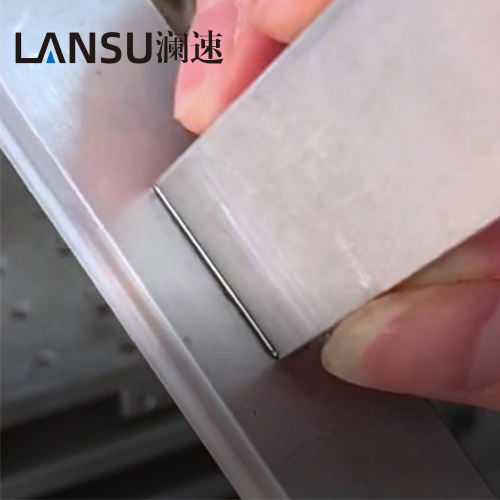

·薄板（0.5–2mm）：單道自熔焊可輕松焊透，焊縫美觀、變形小。1mm 板常用1000–1200W、2–3m/min；2mm 板需滿功率1500W、1–2m/min，氬氣保護下焊縫銀白，無需拋光。

·中厚板（3–4mm）：單道可焊透，但需降速至 0.8–1.2m/min、配合負離焦（-1.5~-2mm），確保熔深均勻。3mm 板為1500W 限穩定厚度，4mm 板易出現未焊透，建議開 V 型坡口 + 填絲。

·厚板（5mm）：多層多道 + 填絲，效率低且易變形，工業中優先選 **2000W+** 機型。

二、影響焊接厚度的關鍵因素

·材料特性：不銹鋼導熱差、吸收率高，比同功率碳鋼多焊 1mm；316 比 304 需 **+10–20% 功率 **。

·工藝條件：自熔焊≤3mm；填絲 / 擺動焊可達 4–5mm；高速焊熔深下降，低速深熔更穩。

·設備狀態：足功率激光器是基礎；光束質量（M2≤1.3）、清潔鏡片直接決定熔深。

三、工業選型建議

1500W 機型適配2–3mm 不銹鋼的廚衛、五金、機箱等場景。＞4mm建議選2000W+；＜1mm 薄板可用1000W降本。

綜上，1500W 激光焊機是不銹鋼中薄板焊接的高性價比選擇，穩定焊透 3mm、限 5mm（填絲），參數匹配與工藝規范是質量核心。
